Has anyone integrated the Conson concept 2000 domotica system in HA?
The house we bought few years ago has this domotica system where all switches, lights and blinds are connected to.

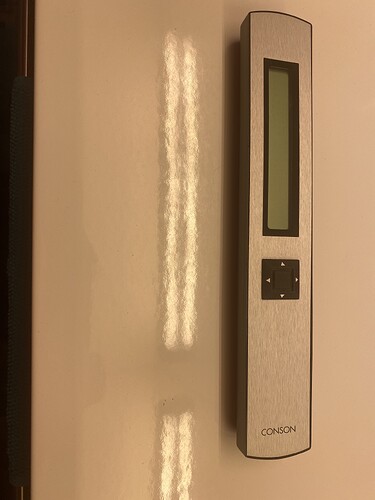

Combined with a timer module, sun/wind sensor outside all blinds close in evening when it get dark and blinds in living room open trough the timer at 8am in morning.
Off course with HA I want more control of this system.
I have the CPxx modules, while the newer are XPxx. The XP seriesalso have a network gateway with a windows application to control the system. These seem to be compatible with CP serie.
Beside that the system run on a 24v bus, but no information found so far.
I have very basic skills on electronics, so help on connecting to the bus and âcaptureâ data to see how to control directly on bus with custom pcb also welcome.
I also have this domotica system. My switches are pulse switches so when I press the switch it sends a signal to the relay that turns on the desired relay (CP24). This way I deciced to buy a relayboard with an ESP (I used the Dingtian DT 008 from alieexpress others are also possible). This way I can make my own âsmart switchesâ.
@stefdewilde if i understand correct u monitor the âlightsâ on the CP modules which turn red when a light is on/off?
I had contact again with Colson few month ago. they more or less confirmed that it should be possible to do this with the gateway module, BUT then i had to replace all CP modules with XP modules.
Seeing from your name, your first language is dutch ⊠same as me
Ik heb alleen maar CP modules. De light diodes geven een âhighâ of âlowâ input state. Deze is verbonden met een Dingtian bord. Via MQTT verbinding naar mijn HA zie, ik dus zo of een lamp aan of uit is en kan ik de state van aan of uit veranderen in HA. Daarnaast gebruik ik de relays van het bord om een schakelaar na te doen. Zo kan ik vanop afstand ook een lamp besturen. Het is wel wat behelpen natuurlijk. Mijn rolluiken zijn ook via CP modules, maar daarvan kan ik de state (open of toe) niet uitlezen. Het zou waarschijnlijk wel kunnen, maar geen interesse om hier dieper op in te gaan. De rolluiken worden eigenlijk altijd automatisch bediend. Via een tijdsschema in HA/Node-Red. Dus niet via een CP module.
Met dit soort bordjes heb je toch de Colson helemaal niet meer nodig?
Heb je foto van je kast hoe dit is aangesloten, want denk dat ik niet goed begrijp wat je met die light diodes doet.
Onze kast begint goed vol te zitten, dus wil toch beetje vermijden veel extra draden te hebben. Zitten met 14x CP24 relay modules.
Vandaar dat ik toch nog altijd met het idee speel van proberen rechtreeks op de bus te connecteren. Volgens Colson kan je de CP modules niet uitlezen, dus moet je zelf ergens een state bijhouden. Dit zou met de XP modules wel kunnen. (in geval van gateway module dat op beide zou werken)
Als blijkt dat de modules moeten vervangen worden, dan zal het toch geen Colson meer zijn
Ik zou inderdaad de conson niet meer nodig hebben. Voor in mijn garage buiten heb ik al alles aangepast. Binnen gaat het ook over zoân 23 modules (voedingen inbegrepen), dus ik moet er eens mijn werk van maken. Het probleem is dat het veel werk is. Geen idee of je de XP modules kunt uitlezen via HA of MQTT of ⊠Ik heb ze niet en als ik moet vervangen zal het inderdaad geen Conson meer zijn.
Fotoâs:
Via de documentatie van de CP24 (https://www.conson.com.au/wp-content/uploads/2015/07/CP24-RELAY-MODULE.pdf) zie je dat terminal H-I-J-K de lightdiode output zijn. Deze gaan dus âhighâ als de respectievelijke relay aan is. De rode, witte en groene kabel gaan dan naar het dingtian bord.
Je kunt dit bv ook gebruiken om feedback op je schakelaar te tonen als deze dit ondersteunen (bv licht aan, schakelaar licht op, alleen wordt dit zelden gebruikt in België)
Het is wel een redelijk spaghetti geworden. Gelukkig loopt het maar via 24v.
Een tweede reden waarom ik het nog niet aangepast heb naar alleen maar Dingtian bordjes, is omdat het nog altijd Chinees is. Geen idee hoe veilig dat spul is natuurlijk. Een echte Europese oplossing vind ik niet.
Hi! I sent you some private messages but I think that other might benefit from the conversation here
I used google translate on your comments and I think I more or less understand the concept of reading out the state of the light. In my case, I would be super happy if I could have at least one smart switch to turn all of the lights off. I can live with switching them on and dimming them manually, especially that I added multiple new light sources that I can control in HA.
Could you please explain how you mimic a button push? I have several switches that are programmed to turn all of the lights off. Is there a way to add a smart switch/relay that would trigger this action? It feels like the âall lights offâ is more complicated and kind of like conson internal automation. If I add relays that connect to specific light modules, I would need to connect to all of them to turn all of the lights off, right?
I was wondering if it is possible to connect directly to a wall switch and trigger/mimic a button push without actually pushing the button.
The worst case scenario could me something like a fingerbot I suppose.
So my light switches only send pulses to a relay that then turns on. Because I have multiple switches for the same light a cross the house, all those cables that have the pulse come to one point that then go towards the relay that turns on the light.
The âsmartâ pulse is through a relay that goes on for 200ms and then back off.
In my case, I understood that any button anywhere in the house can do anything that the system is programmed to do. So I have maybe 5 buttons that turn off all of the lights, some turn on all of the lights, some will open the outside gate or turn on the lights in 2 rooms and dim them to 20%. All that can be re-programmed so that some or all of the buttons have a different function without any re-wiring. Do you have the same setup? All of my switches are connected between each other and a module/modules in the switch box. This is why I am wondering if I can trigger the âall lights offâ with a relay that you mentioned or not.
Yes, it is conson concept 2000 but I have many different modules. Relays, dimmers, IR links, switch links etc. I did not install them, so I do not know much about it. I have some kind of programming device for it as well but the program needed only runs on very old windows systems and I had no luck connecting to my system to re-program it.
On page 5 you see the CP24. Connection diagram relay module shows all the connection and what they do. Terminal H to L sends a âhighâ input that you can read with an ESP32 board. Thatâs how I know if a light is on or off.
âTerminal Control input relayâ is what receives a high input from your switch.
This is a simple example how everything is connected with one CP24 and a dingtian board that I use.
